看懂cpu硬件知识

记录CPU拓扑，频率，代际，numa，缓存等信息。
lscpu是查询cpu硬件的主要工具

intel 面向服务器CPU Xeon(至强)系列
amd 面向服务器CPU EPYC(霄龙)

英特尔至强

2017到2024期间的名字规则如下：

name

产品级别有 Platinum(铂金)， Gold(金牌)， Silver(银牌)

假设lscpu输出的Model name为： Intel(R) Xeon(R) Gold 6266C CPU @ 3.00GHz

6266 里第一个数字 6 代表 Gold

如果数字是8,9 代表 Platinum 高端
如果数字是6,5 代表 Gold 中端
如果数字是4，代表 Silver 入门级

2 代际编号，代表cpu的架构， 2表示第二代。数字越大，架构越新。第一代 Skylake
第二代 Cascade Lake
第三代 Cooper Lake 或者 Ice Lake
第四代 Sapphire Rapids
第五代 Emerald Rapids
第六代 Granite Rapids

SKU 类似商品条形码，方便管理每款CPU，通常数字越大性能越好。

@ 3.00GHz 代表主频是 3.0

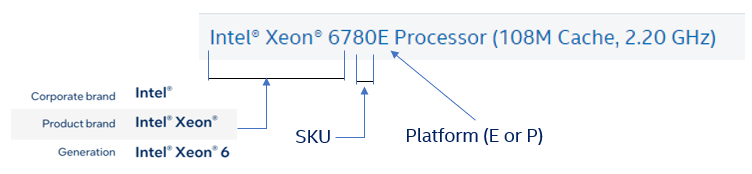

英特尔至强6处理器 24年开始名字规则如下： name

阿里云 c9 查询的结果为 Intel(R) Xeon(R) 6982P-C

6 就是Xeon 6
9 更细分的level Granite Rapid-AP
82 是 SKU
P 代表性能核，注重单核性能，还可以是E（代表能动核），注重多任务并行。
6900系列性能核代号 Granite Rapids-AP 定位是旗舰机，适合要求严苛的云，科学计算，AI等领域。
-C 表示Custom，代表为某厂商定制。

参考：https://www.intel.cn/content/www/cn/zh/support/articles/000059657/processors/intel-xeon-processors.html

AMD 霄龙处理器

阿里云 c8a查询的model name为 AMD EPYC 9T24 96-Core Processor

AMD EPYC 代表霄龙处理器
9T24 里的T代表专为厂商定制的CPU 9代表 9系统，目前是最高系列
该CPU属于 9004系列， zen4或者 zen4c架构

EPYC 9003 第三代微架构 Milan (zen3)
EPYC 9004 第四代微架构 Siena(zen4) Raphael(zen4c)
EPYC 9005 第五代微架构 Turin(zen5) Turin Dense(zen 5c) s

参考：https://en.wikipedia.org/wiki/Epyc

zen 没带c：8个物理核是一个CCD，共享L3
zen 带c：16个物理核是一个CCD，共享L3

查询cpu架构的另一个方案

lscpu显示的cpu family和model 能大概知道是哪个代际的Cpu

方法1

linux源码里搜索
intel arch/x86/include/asm/intel-family.h

已阿里云 c9为例， cpu family 6 modle 173, 按十六进制显示 6, 0xad 在源码里搜索

#define INTEL_FAM6_GRANITERAPIDS_X	0xAD
#define INTEL_GRANITERAPIDS_X		IFM(6, 0xAD)
#define INTEL_FAM6_GRANITERAPIDS_D	0xAE
#define INTEL_GRANITERAPIDS_D		IFM(6, 0xAE)

amd arch/x86/kernel/cpu/amd.c bsp_init_amd函数

family	model	微架构
0x17	0x00..0x2f 0x50..0x5f	zen 1
0x17	0x30..0x4f 0x60..0x7f 0x90..0x91 0xa0..0xaf	zen 2
0x19	0x00..0x0f 0x20..0x5f	zen 3
0x19	0x10..0x1f 0x60..0xaf	zen 4 or zen 4c
0x1a	0x00..0x2f 0x40..0x4f 0x70..0x7f	zen 5 or zen 5c

方法2

intel cpu 直接在下面网址搜索
https://www.intel.com/content/www/us/en/developer/topic-technology/software-security-guidance/processors-affected-consolidated-product-cpu-model.html

CPU 频率

虚拟机里有些cpu会显示频率，有些不会。已官网文档为准。

NUMA

numa里的cpu访问另一个numa里的内存会比访问本地的内存要慢。

lscpu和 numactl -H 都可以显示numa信息。

拓扑，L3缓存

lscpu -e 可显示cpu逻辑核，node, socket， l1,l2,l3等分布信息。

如下 CPU 逻辑核， NODE 是numa节点， socket是物理插槽， core是cpu核心可以看到8个逻辑CPU位于同一个物理插槽，属于同一个numa。
L3 全部为0，说明所有CPU共享一个L3

bash

# lscpu -e
CPU NODE SOCKET CORE L1d:L1i:L2:L3 ONLINE    MAXMHZ   MINMHZ       MHZ
  0    0      0    0 0:0:0:0          yes 4700.0000 400.0000 4098.5708
  1    0      0    1 1:1:1:0          yes 4700.0000 400.0000 1686.8430
  2    0      0    2 2:2:2:0          yes 4700.0000 400.0000 1963.8330
  3    0      0    3 3:3:3:0          yes 4700.0000 400.0000 2589.8000
  4    0      0    0 0:0:0:0          yes 4700.0000 400.0000 4100.0410
  5    0      0    1 1:1:1:0          yes 4700.0000 400.0000 4100.0000
  6    0      0    2 2:2:2:0          yes 4700.0000 400.0000 1919.8490
  7    0      0    3 3:3:3:0          yes 4700.0000 400.0000  938.4190
